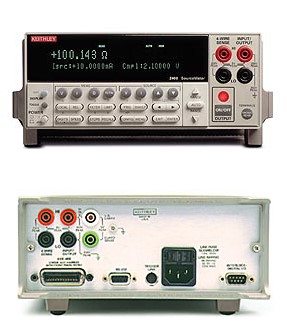

KEITHLEY 2400 多功能電源電錶

高精確度、多功能、高品質、低價位的桌上型電錶
  • 特別為快速的直流特性量測所設計
  • 可以選擇標準型或者高電壓，高電流，高功率或脈衝源模式系列
  • 20 到 1000W 的電源能力
  • 四個象限的操作
  • 0.012% 的準確度，5位半的解析度
  • 6 線式電阻量測能搭配可程式化的電流源及限壓能力
  • 透過 GPIB 在 4 位半時速度達每秒1000 筆讀值
  • 內建快速pass/fail 判斷
  • 數位 I/O 可以和自動治具機溝通
  • 可選配接線檢查(Contact check)功能

電源電錶(SourceMeter)系列特別為了結合精準電壓及電流源和量測能力的應用而設計，一共有六個型號的電源電錶系列結合一個精準、低雜訊、高穩定度的電源供應器以及一個低雜訊、高重複性及高阻抗的5 位半電錶，因此一個單一通道的直流參數量測儀器就此誕生。在操作方面，電源電錶可以當作一個電壓源。電流源或者電壓錶及電流錶甚至一個歐姆計來使用，它提供了單一電源供應器或量測錶所沒有的優點，例如：半機架大小的儀器節省了許多空間，它也減少了測試平台的開發設定和維護，降低使用者系統架設的花費，除此之外，電源電錶藉由減少許多儀器的同步和接線問題簡化了測試流程，所有六個型號的電源電錶系列皆可以做大範圍的直流特性量測，包括在特定電流電壓下的電阻量測，崩潰電壓，漏電流，絕緣組抗及電性特性分析。
Model 2790 電源電錶切換開關系列是一個高壓，多通道電阻測試方案，簡化及提高汽車安全氣囊的測試速度和效益，單一儀器結合電源，量測能力以及訊號切換開關能力，可以量測絕緣電阻及橋式接線的連續性。

規                                                               格
直流電壓

ACCURACY±(ppm of reading +ppm of range)
Range Resolution Input Resistance 24 Hours 90 Days 1 Year
100.0000 mV 0.1 uV > 10 GΩ 30 + 30 45 + 35 50 + 35
1.000000 V 1.0 uV > 10 GΩ 15 + 6 25 + 7 30 + 7
10.00000 V 10 uV > 10 GΩ 15 + 4 20 + 5 30 + 5
100.0000 V 100 uV    10 MΩ 15 + 6 30 + 6 45 + 6
1000.000 V 1 mV    10 MΩ 20 + 6 35 + 6 45 + 6
直流電流

ACCURACY±(ppm of reading +ppm of range)
Range Resolution Max. Burden vlotage 24 Hours 90 Days 1 Year
10 mA 10 nA < 0.15 V 60 + 15 300 + 40 500 + 40
100 mA 100 nA < 0.03 V 100 + 50 300 + 400 500 + 400
1 A 1 uA < 0.3 V 200 + 15 500 + 40 800 + 40
3 A 10 uA   < 1 V 1000 + 10 1200 + 15 1200 + 15
電阻

ACCURACY±(ppm of reading +ppm of range)
Range Resolution Test current 24 Hours 90 Days 1 Year
100.0000 Ω 100 uΩ 1 mA 30 + 30 80 + 40 100 + 40
1.000000 kΩ 1 mΩ 1 mA 20 + 6 80 + 10 100 + 10
10.00000 kΩ 10 mΩ 100 uA 20 + 6 80 + 10 100 + 10
100.0000 kΩ 100 mΩ 10 uA 20 + 6 80 + 10 100 + 10
1.000000 MΩ 1 Ω 10 uA 20 + 6 80 + 10 100 + 10
10.00000 MΩ 10 Ω 700 nA 150 + 6 200 + 10 400 + 10
100.0000 MΩ 100 Ω 700 nA 800 + 30 1500 + 30 1500 + 30
頻率及週期

ACCURACY±(ppm of reading +ppm of range)
ACV Range Freq. Range Period Range Resolution ± (ppmof reading) Accuracy (90 day to 1 year) ± (ppmof reading)
100mV to 750V 3Hz ~300KHz 333 ms to 2 us 0.3 0.01
溫度 　
TYPE Range Resolution Accuracy(using 2001-TSCAN)
J -200℃ to + 760℃ 0.001℃ ±0.65℃
K -200℃ to + 1372℃ 0.001℃ ±0.70℃
T -200℃ to + 400℃ 0.001℃ ±0.68℃
二極體 　
Range Test current 　 　
3 V 1 mA 　 　
10 V 10 uA 100 uA 　 　
交流電壓 TRMS, MAX, 5:1 crest factor at full scale foe inputs>5% of range,
Accuracy:± (% of reading + % of range), 1Year, 23℃ ± 5℃ (All range)
Range Resolution 3Hz - 10Hz 10Hz-20kHz 20kHz-50kHz 50kHz-100kHz 100kHz-300kHz
200 mV 0.1 uV 0.35 + 0.03 0.06 + 0.03 0.11 + 0.05 0.6 + 0.08 4 + 0.5
2 V 1 uV 0.35 + 0.03 0.06 + 0.03 0.11 + 0.05 0.6 + 0.08 4 + 0.5
20 V 10 uV 0.35 + 0.03 0.06 + 0.03 0.11 + 0.05 0.6 + 0.08 4 + 0.5
200 V 100 uV 0.35 + 0.03 0.06 + 0.03 0.11 + 0.05 0.6 + 0.08 4 + 0.5
750 V 1 mV 0.35 + 0.03 0.06 + 0.03 0.11 + 0.05 0.6 + 0.08 4 + 0.5
交流電流

TRMS, MAX, 5:1 crest factor at full scale foe inputs>5% of range,
Accuracy:± (% of reading + % of range), 1Year, 23℃ ± 5℃ (All range)
Range Resolution 3Hz-10kHz 10Hz-5kHz
1.000000 mV 1 uV 0.30 + 0.04 0.10 + 0.04
3.000000 V 10 uV 0.35 + 0.06 0.15 + 0.06
其他

Math Functions: Null, Limit and Min/Max/Avg/Std dev of stored reading

Data Storage: selectable up to 1024 readings max.

Standard programming languages: SCPI, Fluke 8840A/8842A, Keithley 199/196

傳輸介面 IEEE-488 and RS-232
電源 AC 100V / 120V / 220V / 240V (45Hz to 66Hz and 360Hz to 400Hz)
消耗功率 22VA
操作環境 0℃  - 50℃; 相對溼度 80% 於 35℃  時
保存環境 -40℃  - 70℃
材積重量 213 W * 89H * 370 ( mm ) ;  2.9 kg
安規

Safety: designed to CSA, UL-1244, IEC-1010

EMI: conforms to VDE 0871B (per Vfg 1046-1984). Meets FCC Part 15 class B. Conforms to CISPR22, EN-5504.

ESD: Conforms to IEC-01-2.
